1. VAN ĐIỀU KHIỂN KHÍ NÉN

XEM CHI TIẾT SẢN PHẨM

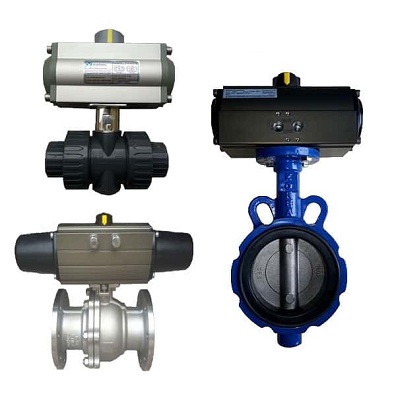

Van điều khiển khí nén là gì?

Trong tiếng Anh được gọi là “Pneumatic Control Valves”, van điều khiển khí nén chỉ các loại van được điều khiển vận hành bằng lực tác động của khí nén. Khác với những loại van cơ, van khí nén có khả năng hoạt động tự động cao, giúp giải phóng sức lao động con người.

Van điều khiển khí nén có nhiều loại khác nhau dựa trên chất liệu cấu thành hay kiểu lắp cho van công nghiệp trong đường ống để chọn mua.

+ Dựa theo cấu tạo đĩa van ta có: van bướm điều khiển khí nén, van bi điều khiển khí nén,…

+ Dựa theo kiểu lắp cho ống gồm: van điều khiển mặt bích, van điều khiển lắp ren.

+ Ngoài ra, có thể kể đến van ba ngã, van cổng, van cửa hay van 1 chiều, van điều khiển điện, van điều khiển bằng khí nén đều có thể kết hợp cùng bộ điều khiển tự động bằng phương pháp khí nén.

+ Van điện từ điều khiển khí nén: loại 3/2 (có 3 cửa và 2 vị trí), loại 5/2 (có 5 cửa và 2 vị trí).



Giới thiệu van điều khiển khí nén Tâm Phát Phân phối

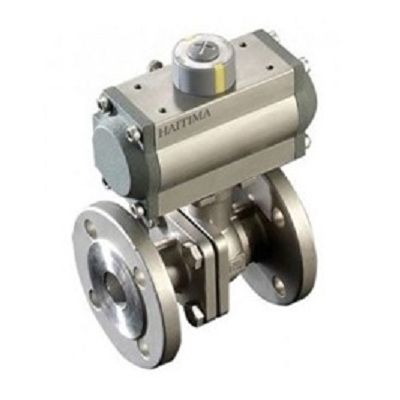

Công ty TNHH Thương Mại Và Giải Pháp Kỹ Thuật Tâm Phát phân phối van điều khiển KosaPlus, Haitima. Trong đó, dòng van điều khiển khí nén của thương hiệu KosaPlus và Haitima có kiểu tác động xoay trục ngang 90 độ; phù hợp lắp van bướm, van bi. Hiện nay, Đơn vị đã lưu kho sẵn hàng rất đa dạng các sản phẩm, đủ các kích cỡ từ DN15 đến DN150 ở van bi; và từ DN40 đến DN300 ở van bướm.

Cung cấp van điều khiển bằng khí nén kích cỡ từ DN15 – DN300; chất liệu gang, inox, nhựa; điều khiển đóng mở ON/OFF – tuyến tính; kiểu tác động Spring return – Double Acting. Cụ thể:

Van điều khiển khí nén ON/OFF

Van điều khiển ON/OFF bằng khí nén có thân van là van bướm, van bi được vận hành đóng mở hoàn toàn; Khi đó, bộ khí nén điều khiển van vận hành hết 100% hành trình; tương ứng điều khiển đĩa van xoay một góc bằng 90 độ. Chi tiết kỹ thuật:

  • Loại van: Van bướm, van bi
  • Kiểu vận hành đóng mở: ON/OFF – đóng mở hoàn toàn
  • Kích cỡ: van bi ~ DN15 – DN150; Van bướm ~ DN40 – DN300
  • Chất liệu thân van: Gang, Inox, nhựa PVC
  • Chất liệu bộ khí nén: thân vỏ bằng hợp kim nhôm sơn phủ Epoxy
  • Áp lực khí nén điều khiển: 3 – 8 bar
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: MAX 90°C, 180°C
  • Hãng sản xuất: KosaPlus Hàn Quốc, Haitima Đài Loan
  • Bảo hành: 12 tháng

Van điều khiển khí nén tác động đơn – Spring return

Spring return: là bộ khí nén điều khiển van có kiểu tác động khí nén theo 1 hướng cố định; hướng tác động còn lại nhờ lực hồi của lò xo. Đây là tùy chọn cho bộ khí nén điều khiển van. Chi tiết kỹ thuật:

Quá trình vận hành của bộ khí nén điều khiển van tác động đơn

  • Lăp cho thân van bi, van bướm
  • Kiểu tác động điều khiển: Spring return
  • Chất liệu bộ khí nén: Hợp kim nhôm cao cấp
  • Áp lực khí nén điều khiển: 3 – 8 bar
  • Kích cỡ thân van: DN15 – DN150/ DN40 – DN300
  • Chất liệu thân van: Gang, inox, nhựa
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: MAX 90°C, 180°C
  • Hãng sản xuất: KosaPlus, Haitima
  • Bảo hành 12 tháng

Van điều khiển khí nén tác động kép – Double Acting

Đây là một tùy chọn của bộ điều khiển van bằng khí nén. Bộ khí nén có kiệu tác động bằng khí nén theo hai chiều tương ứng đóng – mở. Đây là tùy chọn rất phổ biến, có giá thành tốt hơn tùy chọn tác động đơn. Chi tiết kỹ thuật:

Kiểu tác động khí nén của bộ khí nén tác động kép

  • Lăp cho thân van bi, van bướm
  • Kiểu tác động điều khiển: tác động kép – Double Acting
  • Chất liệu bộ khí nén: Hợp kim nhôm cao cấp
  • Áp lực khí nén điều khiển: 3 – 8 bar
  • Kích cỡ thân van: DN15 – DN150/ DN40 – DN300
  • Chất liệu thân van: Gang, inox, nhựa
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: MAX 90°C, 180°C
  • Hãng sản xuất: KosaPlus, Haitima
  • Bảo hành 12 tháng
  • Tình trạng: Sẵn hàng

Cấu tạo và nguyên lý hoạt động của van điều khiển bằng khí nén

Van điều khiển bằng khí nén có hai kiểu tác động: tác động xoay trục ngang 90° – van bướm – van bi; và tác động trục đứng – van cổng, van cầu. Ở đây, Tuấn Hưng Phát giới thiệu đến Quý Vị dòng van tác động xoay trục ngang 90°, phù hợp lắp cho van bướm, van bi. Đây là những sản phẩm cực phổ biến và được ưa chuộng trên thị trường.

Cấu tạo van điều khiển bằng khí nén

Nhìn chung, cấu tạo van điều khiển bằng khí nén gồm hai bộ phận chính: Thân van (ở đây là thân van bướm hoặc van bi); và bộ khí nén điều khiển van.

+ Thân van: là bộ phận của van tiếp xúc trực tiếp với dòng lưu chất trong đường ống. Chất liệu thân van bằng gang, inox 304 – 316; nhựa PVC, Upvc,… Kích cỡ thân van có tùy chọn từ DN15 – DN300 có sẵn cho dòng van bướm và van bi.

bộ điều khiển van bằng khí nén

+ Bộ điều khiển khí nén: là bộ phận quan trọng nhất nằm trong van điều khiển khí nén, Nhiệm vụ thực hiện chuyển đổi năng lượng khí nén nhận được thành dạng cơ năng làm xoay trục van và đĩa van, cho phép đóng/mở, điều tiết dòng chảy.

Nguyên lý hoạt động van khí nén

Bộ điều khiển khí nén sẽ nhận trực tiếp nguồn khí từ hệ thống cung cấp. Áp suất khí nén gây ra lực đẩy tác động lên pít tông khiến nó di chuyển, qua phần bánh răng được liên kết với trục van sẽ làm xoay trục van và đĩa van. Lúc này, tùy thuộc vào góc xoay của van mà tạo ra trạng thái đóng hoặc mở cho cả hệ thống.

Cơ chế hoạt động của van điều khiển khí nén khá đơn gian, quý khách có thể trực tiếp vận hàng khi đến kho hàng của Tuấn Hưng Phát.

Ngoài ra, phải kể đến bộ điều khiển điện từ khi kết hợp với điều khiển khí nén. Điều khiển áp lựclượng khí nén cung cấp cho bộ điều khiển thông qua nguồn điện 24V, 110V, 220V,…Van điện từ khí nén có các mẫu như 5/2, 3/2 hay 2/2 tương ứng. Chúng tôi sẽ có bài viết cụ thể hơn cho riêng sản phẩm này, mong quý khách hàng đón đọc.

Ứng dụng van điều khiển khí nén trong công nghiệp

Chi phí đầu tư cho van điều khiển bằng khí nén thấp hơn khá nhiều so với loại điều khiển điện. Hơn thế, tốc độ hoạt động đóng/mở van cũng nhanh hơn, chỉ vỏn vẹn từ 1-2s là hoàn thành.

Từ chất liệu cho đến hoạt động đều cho độ an toàn, độ tin tưởng cao (hạn chế tối đa được sự ăn mòn, chống cháy nổ tốt). Thay thế bảo dưỡng không quá phức tạp, quý khách hàng có thể tự thực hiện được.

Sự ưu việt như vậy khiến các xí nghiệp và nhà máy tin tưởng van điều khiển khí nén và sử dụng tốt bao gồm:

+ Nhà máy cung cấp nước sạch hay xử lý nước thải.

+ Nhà máy sản xuất dược phẩm.

+ Nhà máy sản xuất nước giải khát.

+ Dùng trong công tác tưới tiêu, thủy lợi, hệ thống trồng rau hay nuôi hải sản.

+ Xí nghiệp cung cấp xăng, dầu, khí đốt.
